PE片材生產線_PE塑料片材生產線_佳德智能裝備科技有限公司JDL-單螺桿片材生產線

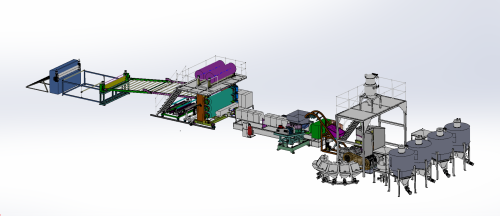

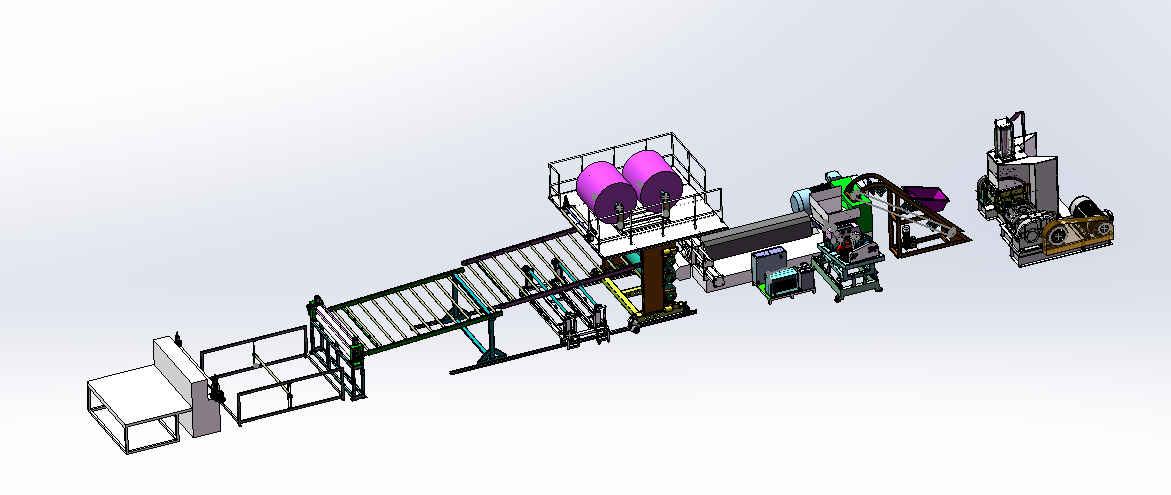

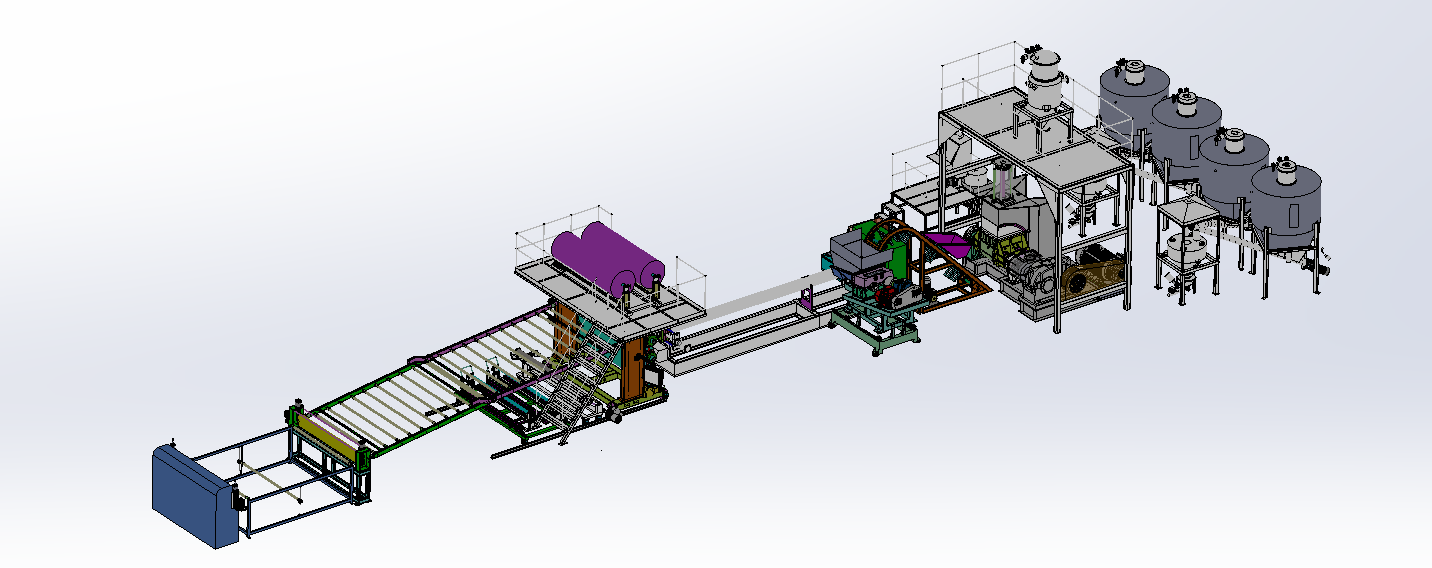

一、系統機組技術參數Ⅰ、機器顏色:主機為:公司標色;電柜為:電腦色;防護罩:黃色Ⅱ、擠出工藝:螺旋上料機-----單螺桿計量式喂料——JDL-130單螺桿擠出機——液壓雙柱換網系統-------熔體泵------片材擠出模具-----三輥壓光------三輥冷卻系統----托架冷卻------冷卻牽引-----切邊裝置-----緩存區-----計米器-----飛切系統----雙工位收卷機------主機采用:PLC控制
Ⅲ、加工物料:PLA片材
要 求:制品寬度:750mm 制品厚度:0.3-2mm
產 能:300-350公斤/小時
注意事項:取決于客戶的配方、工藝、生產條件
(一)單螺桿喂料系統
1)單螺桿喂料機; 電機功率:1.5kw;“ABB”變頻調速器;料斗加大
2)螺旋上料機一臺
(二)JDL-130擠出機
1、減速箱:采用ZLYJ系列專業為單螺桿橡塑擠出機配套設計的高精度硬齒面帶推力座的齒輪傳動裝置,設計采用JB/T8853-2001《圓柱齒輪減速機》規定的各項技術規范,輸出軸采用高強度42CrMo,其他齒輪和軸類零件采用高強度20CrMnTi材料;齒輪經滲碳、淬火、磨齒工藝加工,齒輪精度高、硬度高;齒輪精度為GB10095-88,6級,齒面硬度在HRC-54~62,在空心輸出軸前端配置推力軸承,承受螺桿工作時的軸向推力,整機體積小、承載能力高,傳動平穩、噪聲低、效率高。當油位低于油標位置時,請?zhí)砑又胸?fù)荷工業齒輪油L-CKC220或L-CKC320(油品需客戶自行采購
2 .齒輪箱冷卻系統
1)減速箱冷卻系統;油泵功率:0.75kw;采用板式冷卻器,3平方
1)交流電機;功率:110kw;“西門子貝德”電機;“ABB”變頻調速器。
4、螺桿
1)直徑:φ130mm;長徑比:32:1;材質為38CrMoALA氮化處理,氮化HRC65-70,深0.6-0.75mm,脆性不大于II級。螺桿表面鍍硬鉻處理,排氣螺桿
5、料筒
1)材質為38CrMoALA氮化處理,氮化HRC65-70,深0.6-0.75mm,脆性不大于II級;
2)螺筒采用水冷卻;筒體上開槽,盤銅管,通冷卻水;螺筒上加防護罩,不銹鋼材質;加熱區段:采用優質鑄鋁或紅外線加熱器,第:二三功率加大
6、水冷卻系統
1)水泵泵電機功率:0.75kw;自動控水電磁閥;手動閥用銅閘閥控制;加大水流量,
2)不銹鋼冷卻水箱,水箱里面帶凈化功能,板式熱交換器2個,每個3平方
3)不銹鋼水箱必須要放-30度防凍液(防凍液乙二醇)假如不按照規定放防凍液,會導 致鋁制冷卻器漏水,不在保修內
7.水循環真空泵;
1)水循環真空泵2.2KW,真空泵采用環保冷卻系統,不銹鋼冷卻水箱,水箱里面帶凈化功 能,進冷卻水要加過濾器(12小時清理一次)板式冷卻器1個
8、液壓雙柱不停機換網系統:
1)位置:固定位置在機筒出料端和機頭之間;
3)液壓缸、液壓站等一套,采用YA-N46抗磨46#液壓油;(油品需客戶自行采購)
